Das basis MINIPRO-LAB™ System besteht aus dem PC/MMS mit der C-BIO2™ Steuer- und Kontrollsoftware, einem Bioreaktor Gefäß und einer MINIPRO-LAB™ Steuereinheit, welche ein (1) Gefäß kontrollieren kann.

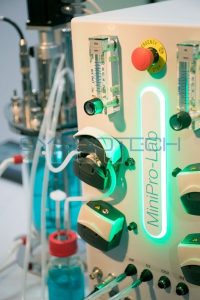

Die MINIPRO-LAB™ Steuereinheit ist ein voll funktionsfähiger Controller, der für den Einsatz bei Fermentations- und Zellkulturprozessen in der Forschung und Entwicklung konzipiert wurde. Die MINIPRO-LAB™ Konfigurierung ist flexibel und kann an Ihre Vorgaben angepasst werden.
Eine SPS-Steuerung, welche in die MINIPRO-LAB™-Einheit integriert ist, sammelt die bemessenen Mengenangaben und sichert die korrekte Steuerung und die Präzision der Regelkreise.

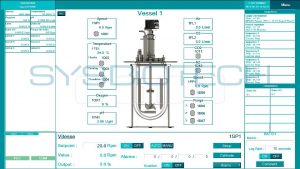

Die Mensch-Maschine-Schnittstelle ist auf einer separaten Vorrichtung installiert und kommuniziert über Ethernet mit der SPS-Steuerung, um die Hauptparameter auszutauschen.
Folgende Gefäße können mit der MINIPRO-LAB ™ Steuereinheit verwendet werden:
- Einwandige Gefäße mit einem Arbeitsvolumen von 200 ml bis zu 8 L
- Doppelmantel-Gefäße mit einem Arbeitsvolumen von 1 L bis zu 10 L
- Einweg-Gefäße mit Gesamtvolumen von 3 L

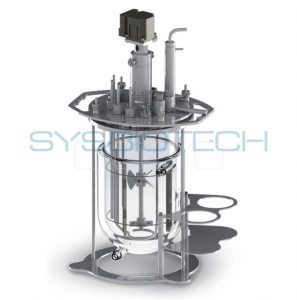

| Autoklavierbare Doppelmantel-Glasgefäße |
| Materialien |
Borosilikatglas, Edelstahl, AISI316L, EPDM |
| Gefäßtyp |
halbkugelförmiger Boden |
| Arbeitsvolumen (L) |
1 |
1.5 |
2 |
5 |
8 |
10 |
| Gesamtvolumen (L) |
1.3 |
2 |
3 |
7.5 |
11 |
13.5 |
| Kopfplatte-Anschlüsse |
9 |
9 |
11 |
13 |
16 |
16 |
| Höhe*/Diameter (mm) |
425/268 |
520/268 |
520/274 |
614/337 |
664/382 |
730/382 |
Sysbiotech bietet folgende Auswahl an Gefäßen für Ihre Kulturen:*Bis zum oberen Rand der Kondenser

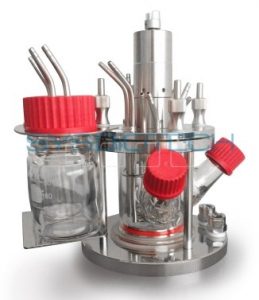

| Autoklavierbare einwandige Glasgefäße |
| Materialien |
Borosilikatglas, Edelstahl, AISI316L, EPDM |
| Gefäßtyp |
Flacher Boden |
| Arbeitsvolumen (L) |
0.2 |
0.5 |
1 |
1.5 |
2 |
5 |
8 |
| Gesamtvolumen (L) |
0.25 |
0.6 |
1.3 |
2 |
3 |
7.5 |
11 |
| Kopfplatte-Anschlüsse |
9 |
9 |
9 |
9 |
11 |
13 |
16 |
| Gefäß-Seitenanschlüsse |
3 |
3 |
3 |
3 |
x |
x |
x |
| Höhe*/Diameter* (mm) |
|
|
360/268 |
370/288 |
435/288 |
530/340 |
562/390 |
*Bis zum oberen Rand der Kondenser
Spezifikationen der Anschlüsse und der Kopfplatte:
Sysbiotech Kopfplatte ist gänzlich konfigurierbar, sodass Sie etliche Anschlüsse entsprechend Ihren Anforderungen einrichten können. Derzeit verfügbare Anschlüsse:
- Kondenser: 6x8 mm Gasausgang
- Septum
- Verteiler: micro sparger, ring sparger, nut sparger, tube sparger
- Oberflächenaeration
- Antischaum
- Temperatur
- 3 Düsen
- Tauchrohr: 4x6mm oder 6x8mm oder 10x12mm verfügbar
- Probenahme: 4x6 mm oder 6x8 mm verfügbar
- Freier Anschluss
- pH und DO Sensoren werden an vorgesehenen Seitenports installiert
Agitation Spezifikationen:
Die Rührvorrichtung umfasst:
- Antriebsvorrichtung (Motor)
- Wellenleitsystem (Kugellager)
- Wellen
- Rührer
Um extremen Temperaturbedingungen (Autoklav) Stand zu halten, sind die Rührvorrichtungen mit einem Abdichtungssystem ausgestattet, um das Innere des Gefäßes steril zu halten.
Zwei mögliche Abdichtungssysteme:
- Gleitringdichtung
- Magnetdichtung
Vier Arten von Rührern verfügbar:
- Segmentrührer mit geneigter Klinge (aufwärts oder abwärts pumpen / Durchmesser = 0.40*ID des Gefäßes)
- Rushton (4 oder 6 Klingen / Durchmesser = 0.33*ID des Gefäßes)
- Marine (aufwärts oder abwärts pumpen / Durchmesser = 0.40*ID des Gefäßes)
- Antischaum
Zubehör:
- Glas- oder PC-Flaschen (250 ml oder 500 ml)
- 2µm Filter
- Probenahmesystem
- Zentrifugenfilter
- Kleenpack Anschluss
Bis zu 8 Parameter können pro Gefäß gleichzeitig kontrolliert werden: Agitation, Temperatur, pH, pO2, Antischaum, Niveau, Redox, optische Dichte usw. Somit können Sie die nötigen Parameter für die perfekte Umsetzung Ihres Zulaufverfahrens oder Perfusionsprozesses auswählen.
Die Peristaltikpumpen, die Rotameter und die pneumatische Fittings für die Gefäße und Instrumente sind ebenfalls auf der Vorderseite des Controllers angebracht.
Ein visueller Indikator (rotes oder grünes Licht) zeigt an, dass die Maschine korrekt funktioniert und warnt vor jeglichem Ausfall in Echtzeit.
Die komplette Anlage wurde so designt, dass sie leicht und intuitiv zu bedienen ist. Ein Nothaltknopf wurde ebenfalls an der Vorderseite des Kontrollsystems platziert.
