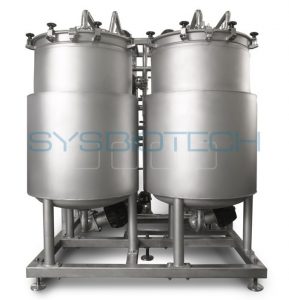

Die Ingenieure von SYSBIOTECH entwickelten eine vollautomatische stationär CIP-Station für (Bio-)Reaktoren, Behälter und Rohrleitungen, die derzeit in mehreren Standardversionen mit den Arbeitsvolumina der Tanks von 2x500L verfügbar ist.
Die konstruktive Gestaltung und Zuverlässigkeit unserer CIP-Station gewährleistet nicht nur die Produktion von sicheren und hochwertigen Produkten und erhöht ihre Haltbarkeit, sondern reduziert auch die Kosten für die Überwachung technologischer Prozesse und Produkte, erhöht die Wirksamkeit von Qualitätsmanagementsystemen, eliminiert die Notwendigkeit, die abnehmbaren Teile zu demontieren und Verbindungen in Reinräumen herzustellen.
Standard-Plattform-Design (Skid) ermöglicht SIP/CIP-Funktionen für Fermenter, Bioreaktoren, Rohrleitungen oder Behälter mit Volumina von 2000 l bis 5000 l (abhängig vom Arbeitsvolumen der CIP-Tanks und der Konfiguration des Prozessbehälters).

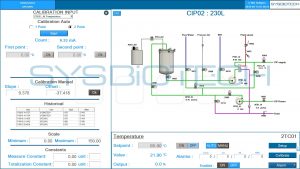

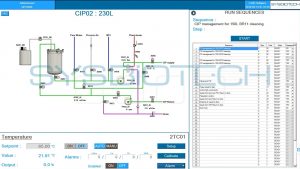

Die neue C-BIO2™ Bedien- und Kontrollplattform bietet erweiterte Funktionen und Prozesssteuerungsoptionen an, sowie die vollständige Integration und Vernetzung mit Prozessausrüstung von SYSBIOTECH und mit Überwachungssoftware der Ausrüstungen von Drittanbietern. Damit ist es eine ideale Plattform für die Automatisierung und Datenintegration Ihres Reinigungs- / Sterilisationsprozesses.
Die CIP-Station besteht aus zwei Tanks, einem Dampfwärmetauscher, zwei Kreiselpumpen (Vor- und Rücklauf), Steuer- und Messgeräten (Temperatur-, Druck- und Leitfähigkeitssensoren) und einer Steuereinheit.
Schaltschrank
Die Steuereinheit ist am Rahmen installiert. Außenmessungen für einen Box-Controller: 760х760х300 mm. Für den Komfort des Nutzers wurden ein Touchscreen-PC und eine Trackball-Tastatur installiert.
Komponente
Netzteil, Schalter, Sicherung und Frequenzumrichter für die Antriebe.
Messsysteme
Optimiertes PID-Messsystem und Transmitter zur Steuerung der folgenden Funktionen:
- Temperatur: Messung, Kontrolle und Aufzeichnung
- Leitfähigkeit: Messung, Kontrolle und Aufzeichnung
- Pumpendrehzahl: Messung, Steuerung und Aufzeichnung
- Druck: Messung, Kontrolle und Aufzeichnung
- pH: Messung, Kontrolle und Aufzeichnung
Automatisierung:
- 15" Touchscreen, Industriecomputer mit Phoenix-SPS für den Steuerungsprozess, einschließlich spezieller Software
- Windows XP Professional-Betriebssystem
Die CIP-Station ist mit Pumpen, Wärmetauschern, Ventilen und Sensoren führender Hersteller ausgestattet.
Die Station ist mit einem automatischen System zur Aufrechterhaltung und Änderung des pH-Werts der Reinigungslösungen ausgestattet, um den Waschprozess und die Konfiguration der technologischen Prozesse zu optimieren.
| Technische Beschreibung |
| Arbeitsdruck des Wassers |
Bis zu 3 bar |
| Arbeitsdruck der WFI |
Bis zu 3 bar |
| Arbeitsluftdruck für die Blaseinheit |
Bis zu 2,5 bar |
| Arbeitsluftdruck für die Instrumente |
5-7 bar |
| Dampfbetriebsdruck |
Bis zu 2.5 bar |
| Arbeitsdruck im Wasserablauf |
Ohne Druck |
| Höchsttemperatur |
+85°C |
| Produktberührende Materialien |
AISI 316L |
Die Standardausführung der Plattform beinhaltet darüber hinaus ein umfassendes Spektrum an Optionen, einschließlich On-Board-Versorgung und Überwachung von Heizung, Kühlung, Flüssigkeitsmischung, Pumpen, Dampfversorgung und vieles mehr.
Bei der Gestaltung anwendungsspezifischer Funktionen oder großvolumiger SIP/CIP unterstützt Sie unsere Engineering-Abteilung gerne bei der Konfiguration des Systems, welches Ihren Anforderungen entspricht.
Das für SYSBIOTECH charakteristische konstruktive und flexible Design, Auswahl an hochwertigen Materialien und zuverlässige Betriebsfunktionalität gewährleisten einen langen Lebenszyklus der Ausrüstung für die Herstellung von sicheren und qualitativ hochwertigen Produkten. Die Verwendung der C-BIO2™-Software verbessert die Automatisierung und minimiert die Notwendigkeit einer Überwachung durch den Benutzer, wodurch die Gesamtkosten gesenkt und die Wirksamkeit von Qualitätsmanagementsystemen erhöht werden.
Jedes System wird vollständig vor Ort (FAT) getestet. Tests nach Montage und Inbetriebnahme vor Ort (SAT) und die Einschulung Ihres Personals sind inbegriffen.
